BPM|Flow-Prozesse modellieren

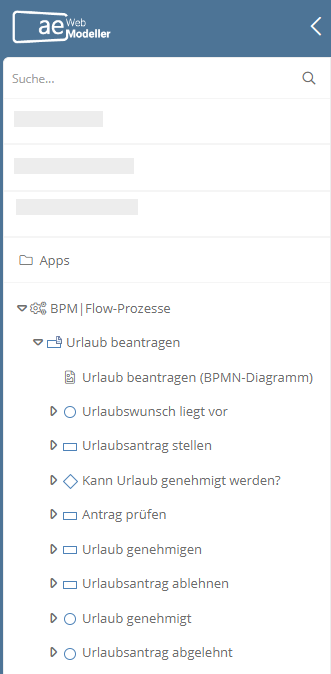

BPM|Flow-Prozesse können Sie in der Modellübersicht über den separaten Bereich Apps | BPM|Flow-Prozesse erstellen und modellieren:

Besonderheiten der Modellierung von BPM|Flow-Prozessen

Damit Sie einen Prozess erfolgreich von Aeneis nach BPM|Flow übertragen können, müssen Sie Ihn wie folgt modellieren:

• Beachten Sie, dass der Anzeigename in den Swimlanes jeweils mit den Benutzern/-innen oder Gruppen Ihres BPM|Flow-Systems übereinstimmt.

• Legen Sie bei jedem Ereignis, Aktivität oder Verzweigung durch eine Zuweisung fest, wer für die Durchführung verantwortlich ist.

• Weisen Sie beim Startereignis einen Eigentümer, Starter und Bereitsteller zu.

• Legen Sie fest, zu welcher Aktivität die jeweiligen Ereignisse gehören.

• Modellieren Sie bei Verzweigungen zuerst den Ja-Pfad und dann den Nein-Pfad.

• Schließen Sie die Schleife wieder bei parallelen Aktivitäten.

• Modellieren Sie mindestens ein Startereignis und ein Endereignis.

• Verwenden Sie bei Verzweigungen keine Sonderzeichen.
