BPMN 2.0-Elemente anlegen

Die BPMN spezifiziert eine Reihe von Objekten, die in Aeneis modelliert werden können, jedoch nicht abgebildet werden.

Dazu gehören:

  • Nachrichten (Messages), die bestimmten Ereignissen und Aufgaben zugeordnet werden können.

  • Fehler (Errors), Eskalationen (Escalations) und Signale (Signals), die bestimmten Ereignissen und Operationen zugeordnet werden können.

  • Datenstrukturen (itemDefinitions), Schnittstellen (interfaces) und Operationen (operations), die an verschiedenen Stellen eines Prozesses referenziert werden können.

Anleitung:

  1. Im FatClient in der Schemaverwaltung die (Prozess-) Kategorie auswählen, die erweitert werden soll

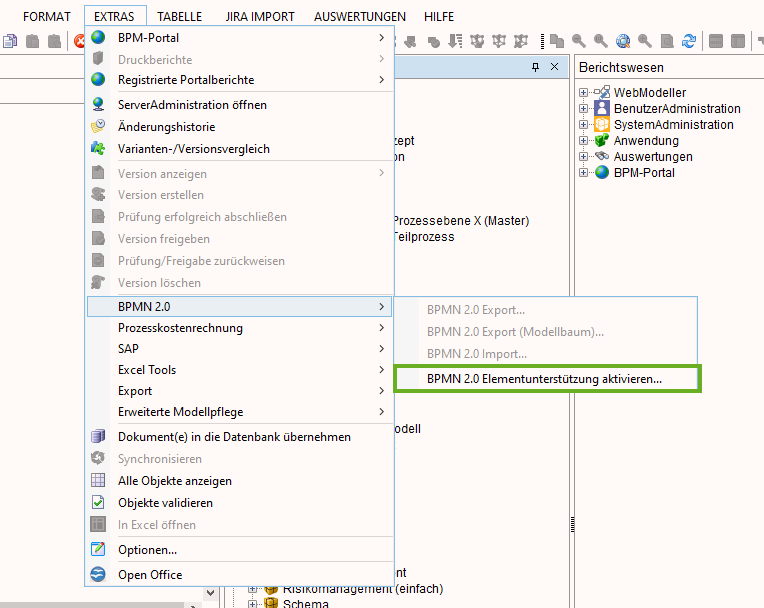

  2. Im Menü unter Extras | BPMN 2.0 | BPMN 2.0 Elementunterstützung aktivieren auswählen:

Ergebnis:

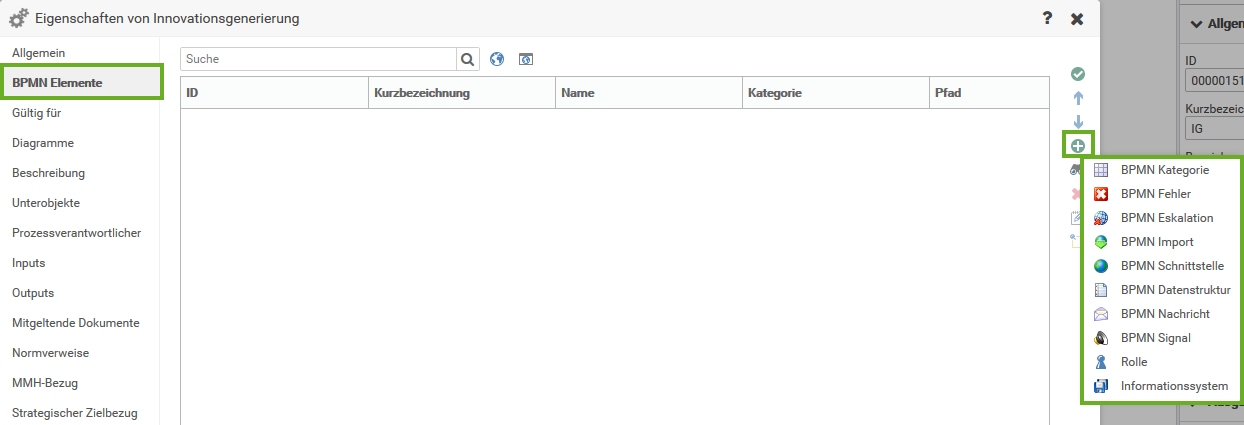

Für alle Objekte der gewählten Kategorie ist in den Eigenschaften der Bereich BPMN Elemente verfügbar. BPMN-Elemente können in diesem Bereich oder direkt in der Modellübersicht über das Kontextmenü angelegt werden.


Ist die Kategorie der BPMN-Elemente entsprechend konfiguriert, werden die angelegten BPMN-Elemente in der Modellübersicht angezeigt und können per Drag & Drop in ein Diagramm gezogen werden. Die Verbindung zu BPMN-Elementen wird im Hintergrund generiert.
