Prozesse verketten

In BPMN-Diagrammen können Sie Prozesse über die Start- und Endereignisse miteinander verketten. Hierfür stehen in Startereignissen das Attribut Auslöser, in Endereignissen das Attribut Ausgelöste Prozesse und in Zwischenereignissen die beiden Attribute Auslöser und Ausgelöste Prozesse zur Verfügung. Im Attribut Auslöser können Sie Endereignisse von Prozessen referenzieren, die das Ereignis auslösen. Im Attribut Ausgelöste Prozesse können Sie Startereignisse von Prozessen referenzieren, die durch das Ereignis ausgelöst werden. Auf diese Weise können Sie Vorgänger- und Nachfolger-Prozesse bestimmen und Ihre Prozesse miteinander verketten.

Anleitung:

1. Öffnen Sie im WebModeller das BPMN-Diagramm

2. Selektieren Sie das Start-, Zwischen- oder Endereignis

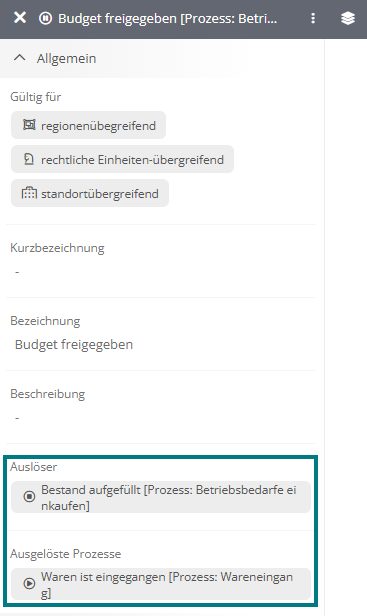

3. Referenzieren Sie in den Eigenschaften in der Eigenschaft Auslöser den Vorgänger-Prozess oder in der Eigenschaft Ausgelöste Prozesse den Nachfolger-Prozess:



Ergebnis:

Um im Diagramm zu sehen, welche Vorgänger- und Nachfolge-Prozesse der Prozess hat, können Sie im BPMN-Diagramm die Details Ausgelöste Ereignisse hervorheben. Dadurch wird am Ereignis ein Icon angezeigt, über das Sie den Vorgänger- oder Nachfolger-Prozess öffnen können.

Um in der Bezeichnung des Start-Ereignisses Detailinformationen des Vorgänger-Prozess anzuzeigen, können Sie im Diagramm-Profil die Eigenschaft Detaillierte Start-Ereignis-Bezeichnung aktivieren.

Im Portal stehen standardmäßig die Reports Prozesse ohne Vorgänger und Prozesse ohne Nachfolger zur Verfügung. Dort werden alle Prozesse ausgewertet und angezeigt, die nicht über ihre Ereignisse mit einem Vorgänger- oder Nachfolge-Prozess verknüpft sind.
