Regeln konfigurieren

Alle Regeln, die Sie im BPMN-Diagrammprofil Standard unter Regeln finden, können Sie bearbeiten und konfigurieren.

Anleitung:

  1. Öffnen Sie die Eigenschaften der Regel

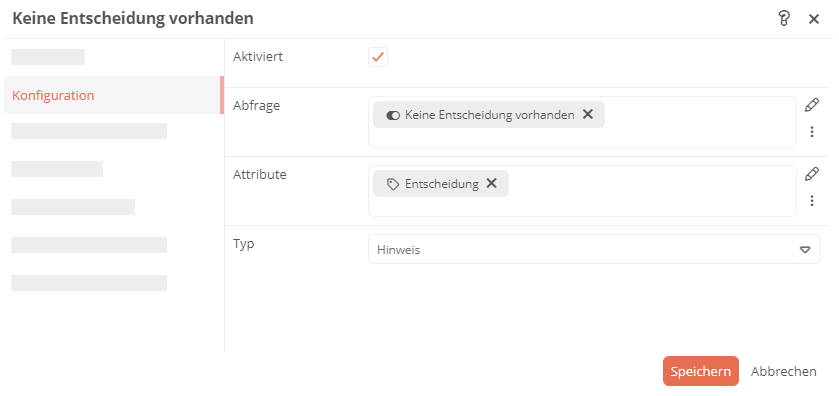

  2. Konfigurieren Sie die Regel im Bereich Konfiguration:

    Eigenschaft Beschreibung
    Aktiviert

    Deaktiviert: Die Regel wird bei der Regelprüfung nicht angewendet.

    Abfrage

    Hier referenzieren Sie die Abfragen und Bedingungen, die bei der Prüfung der Regel verwendet werden.

    Beispiel: Erstellen Sie eine Gesetzt-Bedingung, um zu prüfen, ob in den Objekten für bestimmte Attribute, wie z. B. Entscheidung, Werte gesetzt wurden.

    Tipp: Wenden Sie sich bei komplexen Abfragen und Bedingungen an Ihren/-e Aeneis-Berater/-in.

    Siehe auch: Mehr Informationen zu Abfragen und Bedingungen erhalten Sie unter Abfragen, Auswertungen & Berichte.

    Attribute

    Hier referenzieren Sie die Attribute, die für die Regelprüfung und die Korrektur relevant sind.

    Hinweis: Die Regelprüfung greift nur bei Objekten, die das referenzierte Attribut enthalten.

    Typ

    Hier definieren Sie den Typ der Meldung, die bei der Regelverletzung ausgegeben wird. Die verschiedenen Typen werden wie folgt gekennzeichnet:

    èFehler

    èWarnung

    èHinweis

  3. Klicken Sie auf Speichern

Ergebnis:

Wenn Sie eine gültige Regel konfiguriert haben, wird die Regel bei der Regelprüfung des BPMN-Diagramms angewendet: Wird die Regel verletzt, erscheint im WebModeller im BPMN-Diagramm je nach Typ der Meldung ein entsprechendes Baustellen-Symbol. Wenn Sie auf ein Symbol klicken, sehen Sie die Beschreibung der BPMN-Regel, die verletzt wurde. Wenn Sie dann auf die Beschreibung klicken, erscheint ein Pop-Up, mit dem Sie den Fehler korrigieren können:

Hinweis: Die Beschreibung der verletzten Regel entspricht der Bezeichnung der Bedingung oder der Abfrage, die als Regel definiert wurde.
