Verbinderverlauf ändern

Sie können den Verbinderverlauf zwischen Shapes manuell ändern.

Verbinderpunkte verschieben

Um den standardmäßigen Verlauf des Verbinders individuell anzupassen, müssen Sie die Verbinderpunkte verschieben.

Anleitung:

1. Selektieren Sie im WebModeller im BPMN-Diagramm einen Verbinder

2. Hovern Sie auf einen Verbinderpunkt bis Sie ein Kreuz sehen

3. Ziehen Sie den Verbinderpunkt mit der Maus an die gewünschte Stelle:



Verbinderpunkt einfügen und verschieben

Um den Verbinderverlauf komplexer zu gestalten, müssen Sie Verbinderpunkte hinzufügen.

Anleitung:

1. Selektieren Sie im WebModeller im BPMN-Diagramm einen Verbinder

2. Positionieren Sie die Maus an der Stelle des Verbinders, wo Sie einen neuen Punkt einfügen wollen

3. Halten Sie die Shift-Taste gedrückt und klicken Sie

4. Ziehen Sie den neuen Verbinderpunkt mit der Maus an die gewünschte Stelle:



Verbinderpunkt entfernen

1. Selektieren Sie im WebModeller im BPMN-Diagramm einen Verbinder

2. Hovern Sie mit gedrückter Shift-Taste auf den Verbinderpunkt, den Sie entfernen wollen

3. Halten Sie die Shift-Taste weiterhin gedrückt und klicken Sie:



Verbinderverlauf auf Standard zurücksetzen

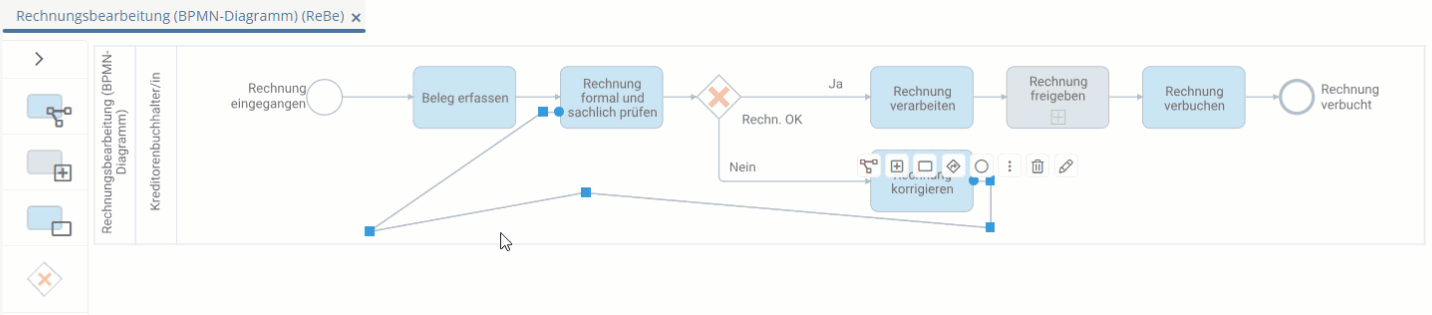

Um den Verbinder auf den standardmäßigen Verlauf zurückzusetzen, doppelklicken Sie den Verbinder:

Standardmäßigen Verbinderverlauf auf direkte Linie umstellen

Um den standardmäßigen Verbinderverlauf auf eine direkte Linie umzustellen, doppelklicken Sie den Verbinder.
