Zeichnungen exportieren

Zeichnungen können Sie entweder im Portal oder im WebModeller exportieren. Je nach Aeneis-Komponente stehen verschiedene Datei-Formate für den Export zur Verfügung.

Zeichnungen exportieren im Portal

Im Portal können Sie Zeichnungen von Organigrammen, BPMN- und Freihand-Diagrammen als Dateien in den Formaten PNG, JPEG, SVG, und PDF exportieren.

Anleitung:

1. Öffnen Sie ein Diagramm oder Organigramm im Portal

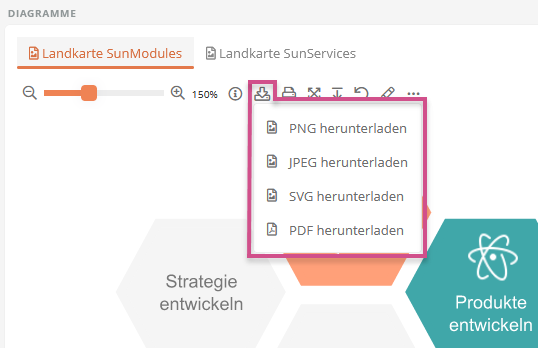

2. Klicken Sie in der Menüleiste des Diagramms oder Organigramms auf die Schaltfläche Herunterladen

3. Wählen Sie das Datei-Format für den Export aus:



Zeichnungen exportieren im WebModeller

Im WebModeller können Sie Zeichnungen von BPMN- und Freihand-Diagrammen als Aeneis 6+ Export Datei(*.aen), BPEL 1.1 (*bpel, *xml) und Aeneis Übersetzungsdatei (i18n.xlsx) exportieren.

Anleitung:

1. Selektieren Sie im WebModeller in der Modellübersicht ein Diagramm

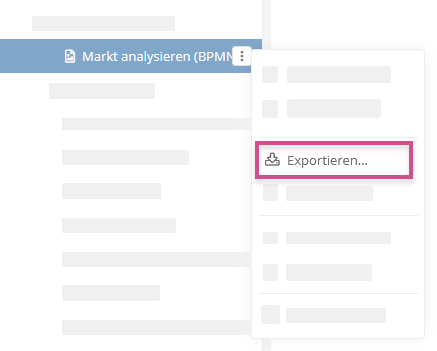

2. Öffnen Sie das Kontextmenü des Diagramms und wählen Sie Exportieren aus:

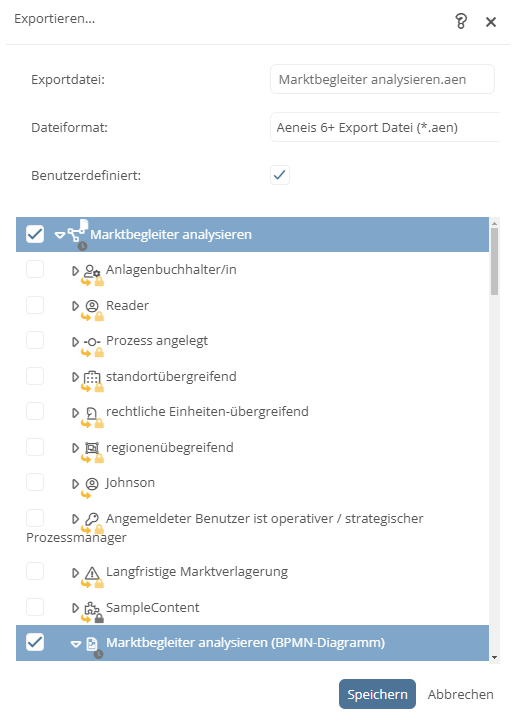

3. Definieren Sie im Dialog Exportieren... folgende Einstellungen:



   • Exportdatei: Name der Datei, in die das Diagramm exportiert wird

   • Datei-Format: Format in dem das Diagramm exportiert wird

   • Restliche Einstellungen setzten

     Siehe auch: Die Export-Einstellungen, die Sie hier setzen können, sind unter AEN-Export einer Aeneis-Datenbank detailliert beschrieben.

4. Klicken Sie auf Speichern, um die Diagramm-Exportdatei zu generieren. Sie können die Datei anschließend über Ihren Browser herunterladen
