Wenn Sie ein vorhandenes Modellobjekt eines anderen Prozesses in das BPMN-Diagramm einfügen, wird der Prozess als Referenz angelegt. Referenzen sind reine Verweise auf das Hauptobjekt. Wird die Referenz bearbeitet, wird auch das Hauptobjekt bearbeitet. Wenn ein Shape auf ein Modellobjekt eines anderen Prozesses referenziert wird, wird ein gelber Pfeil am Shape angezeigt.
Voraussetzung:
Damit im Diagramm referenzierte Shapes hervorgehoben werden, stellen Sie Folgendes ein:
-
Damit referenzierte Shapes mit einem gelben Pfeil hervorgehoben werden, wählen Sie im Diagramm Details | Referenzen hervorheben. Siehe auch Details anzeigen
-
Damit referenzierte Shapes mit einem dickeren Rand hervorgehoben werden, aktivieren Sie in der SystemAdministration im Diagramm-Profil die Eigenschaft Referenzen in Diagrammen hervorheben. Siehe auch Standardeinstellungen über Diagramm-Profile.
Anleitung:
-
Öffnen Sie im WebModeller das BPMN-Diagramm, in das Sie den Prozess einfügen wollen
-
Ziehen Sie den Prozess aus der Modellübersicht per Drag & Drop in das Diagramm
Ergebnis:

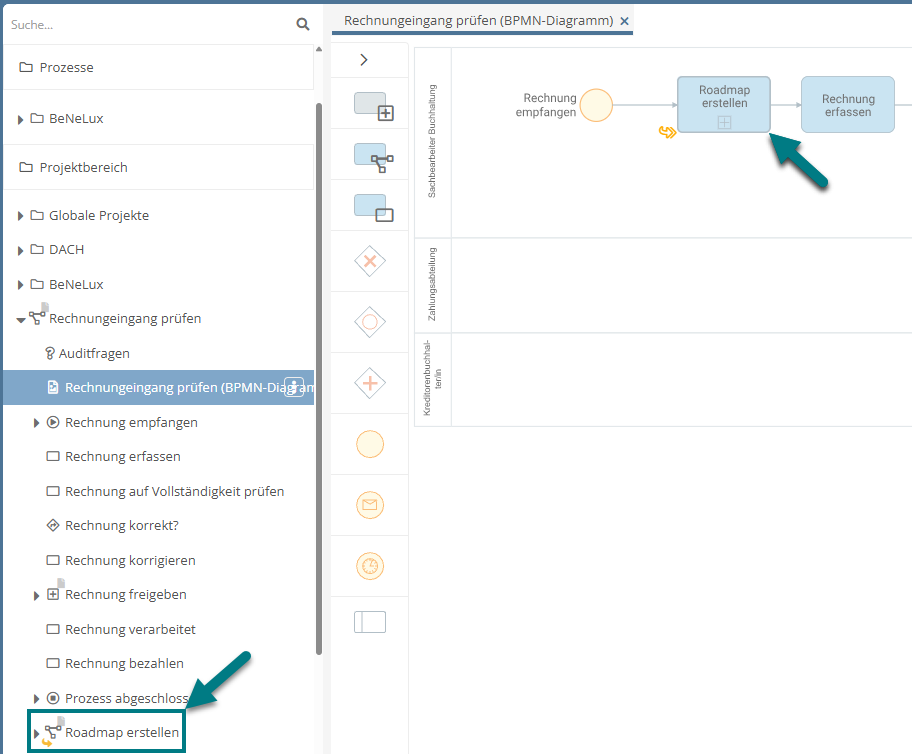

Der Prozess ist als Shape im Diagramm eingefügt. In der Modellübersicht wird er als Referenz unter dem aktuellen Prozess angezeigt.
Hinweis: Im Auslieferungszustand werden referenzierte Prozesse automatisch in der Swimlane Nicht zugeordnete Aktivitäten positioniert und können nicht in eine andere Swimlane verschoben werden.
Damit Sie referenzierte Prozesse in Swimlanes verschieben können, aktivieren Sie in der SystemAdministration beim Attribut Durchführung der Kategorie Prozess die Eigenschaft Verfügbar. Schließen Sie anschließend den WebModeller und öffnen Sie ihn erneut. Mehr Informationen erhalten Sie unter Eigenschaften von Attributen.
Mehrfach-Referenzierungen:
Ob Sie ein Modellobjekt mehrfach in BPMN-Diagrammen referenzieren dürfen, können Sie in der SystemAdministration im Diagramm-Profil über die Eigenschaft Mehrfach-Referenzierungen einstellen.
| Wert | Beschreibung |
|---|---|
|
Immer |
Von einem Modellobjekt können Sie beliebig viele Referenzen erstellen. |
|
Beim Zuweisen |
Von einem Modellobjekt können Sie beliebig viele Referenzen erstellen, wenn das Modellobjekt einem Shape zugewiesen ist. Für ein Modellobjekt des eigenen Prozesses oder eines anderen Prozesses können Sie beliebig viele Referenzen im Diagramm oder im zugehörigen Prozess nur dann erstellen, wenn das Modellobjekt oder die Aktivität je einem vorhandenen Shape zugewiesen ist. Andere Methoden, eine Referenz zu erstellen, sind bei der Einstellung Beim Zuweisen nicht möglich. |
|
Nie |
Von einem Modellobjekt können Sie genau eine Referenz erstellen. |
